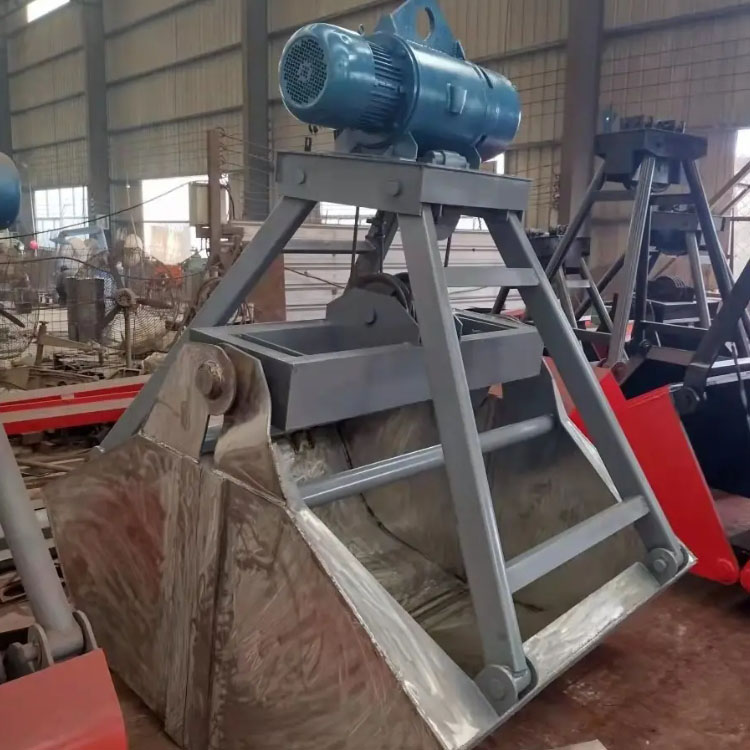

不锈钢抓斗
抓斗，是指起重机抓取干散货物的专用工具。由两块或多块可启闭的斗状颚板合在一起组成容物空间，装料时使颚板在物料堆中闭合，物料被抓入容物空间，卸料时颚板在料堆上悬空状态下开启，物料散落在料堆上，颚板的开合一般由起重机起升机构钢丝绳操纵。抓斗作业无繁重体力劳动，可达到较高的装卸效率并确保安全，是港口主要干散货装卸工具。按作业货物的种类，可分为矿石抓斗、煤炭抓斗、粮食抓斗、木材抓斗等。
在线订购产品详情
简介
抓斗靠左右两个组合斗或多个颚板的开合抓取和卸出散状物料的吊具，由多个颚板组成的抓斗也叫抓爪。
分类
按形状分类
按形状可分为贝形抓斗和桔瓣抓斗，前者由两个完整的铲斗组成，后者由三个或三个以上的颚板组成。
按驱动方式分类
按驱动方式可分为液压式抓斗和机械式抓斗两大类。
一、液压式抓斗
液压式抓斗本身装有开合结构，一般用液压油缸驱动，由多个颚板组成的液压式抓斗也叫液压爪。液压抓斗在液压类专用设备中应用比较广泛，如液压挖掘机、液压起重塔等。
液压抓斗属液压结构件类产品，由液压油缸、斗（颚板）、连接立柱、斗耳板、斗耳套、斗齿、齿座等零配件组成，所以焊接是液压抓斗最关键的制作工序，焊接质量直接影响到液压抓斗的结构强度及使用寿命。另外液压油缸也是最关键的驱动部件。
液压抓斗属专用行业设备配件，需要专用设备才能高效率、高质量的进行作业，如：数控等离子切割机、坡口铣边机、卷板机、焊接变位机、镗床、液压试验台等。
挖掘机专用液压抓斗 分为回转和不回转两种，不带回转的抓斗采用挖掘机铲斗油缸的油路，不用另外添加液压阀块及管路；带回转的抓斗要添加一套液压阀块及管路来控制。
挖掘机专用液压抓斗适用场合：
1、建筑地基的基坑挖掘、深坑挖掘及泥、沙、煤、碎石的装载。
2、特别适用于沟或受限制的空间的一侧进行挖掘和装载。
3、适用于船舶、火车、汽车的装卸。
二、机械式抓斗
机械式抓斗本身没有配置开合结构，通常由绳索或连杆外力驱动，按操作特点可分为双绳抓斗和单绳抓斗，最常用的是双绳抓斗。
双绳抓斗 有支持绳和开闭绳，分别绕在支持机构和开闭机构的卷筒上。图1为双绳抓斗的工作过程：a为支持绳和开闭绳同时下降,张开斗口插入料堆。 b为收紧开闭绳，颚板闭合并抓取物料。c为抓斗闭合后支持绳和开闭绳同时上升。d为支持绳不动，开闭绳下降，斗口张开并卸下物料。双绳抓斗工作可靠，操作简便，生产率高，应用广泛。采用两组双绳后就成为四绳抓斗，工作过程与双绳抓斗相同。
单绳抓斗 支持绳和开闭绳用同一根钢丝绳。通过特殊锁扣装置使钢丝绳轮流起到支持和开闭的作用。单绳抓斗的卷绕机构较简单，但生产率低，大量装卸作业时很少采用。
抓斗根据被抓取物料的堆积密度又分为轻型（如抓取谷物）、中型（如抓取砂砾）和重型(如抓取铁矿石)3类；按颚板数分为双颚板抓斗和多颚板抓斗,最常用的是双颚板抓斗。对于大块矿石、铁屑和废钢等宜采用多颚板抓斗，因为它具有多爪、切口尖的特点，易于插入料堆，可得到较好的抓取效果。还有一种仿剪刀结构原理的剪式抓斗,它的抓取力能随颚板的闭合而逐渐增大，在闭合终了时达到最大值；其斗口的开度和覆盖物料的面积也比一般抓斗为大，提高了抓取能力，有利于清扫料场和船舱，但对于大块物料因其初始抓取力小，效果较差。
主流
贝型抓斗：适用于港口、码头、车站货场、矿山等方面装载各种散货、矿物、煤炭、砂石料、土石方等，也可用于土石方开挖、基础以及沟渠开挖、公路建设、铁轨铺设等工程中。
多瓣式抓斗：适用于钢厂的废钢铁抓取和分炼工作、垃圾处理场和建筑工地的大宗废物、废物分炼、装卸和搬运工作，汽车回收场进行汽车的解体、分炼和回收工作，斗齿可更换，并且采用高硬度耐磨钢，从而确保使用寿命长；瓣壳可根据不同的工作环境选择；全闭合式瓣壳，半闭合式瓣壳、宽边瓣壳和窄边瓣壳。
木材抓斗主要用于各种规格的原木、木材、管道、圆桶等物体的抓取和装卸，可以单根抓取也可多根抓取，配合塔吊，门机等起重机使用。适用于原木堆场、码头卸货等场合。
秸秆捆抓斗是一种专门为秸秆发电厂开发的物料搬运设备，主要进行秸秆捆的卸料、堆垛储存、投料工作。工作级别高，适应电厂秸秆仓工作环境潮湿、粉尘大、使用频繁、不间断工作的需求。
选用
首先根据起重机来选抓斗动力形式。根据抓斗的定义：抓斗是起重机下的取物装置，所以即使最先进的抓斗，也离不开起重机而独立完成工作。反之再先进、再大吨位的卸船机也离不开抓斗而有生产效率。所以什么样的起重机就应配什么样抓斗，配错了就不能用，配大了超载也不能用。例如：起重机起升卷筒是单个的，要配机械抓斗，只能配单索抓斗，如果配了四索抓斗，抓斗就工作不起来了；再例如：起重机的额定起重量为25t，要配抓斗，只能配抓斗自重+抓的货重≤25t，配大了起重机超载，不安全。
其次根据装卸的货种来选抓斗结构形式。根据抓斗的定义：抓斗是用于装卸各种货物。所以装卸什么样的货物，就应配与之相应的抓斗。配错了不是效率低了，就是不能用。例如：需要装卸的货种是煤炭，就配轻型的双瓣抓斗，如果配重型的双瓣矿抓斗，装卸效率至少低了50%。再例如：需要装卸的货种是煤炭，就配双瓣抓斗，如果配齿型的木材抓斗，就应了中国一句俗语，竹篮子打水，一场空。不能用。
维护
在抓斗使用中常见的故障是是磨料磨损,根据相关数据分析可以发现在抓斗失效形式中,由于销抽磨损而丧失工作性能的约占40%，由于斗体刃磨损而丧失工作性能的约占30%，而由于滑轮磨损及其它部件损坏而丧失工作性能的约占30%。由此可见，提高抓斗销轴与轴套的抗磨性，提高斗体刃口抗磨性，这二者是提高抓斗使用寿命的重要途径。影响材料磨损的因素有外部因素及内部因素。外部因素有载荷、滑动速度、磨料的硬度和几何形状等因素。内部因素有材料的化学成份、碳化物类型、显微组织等。外部因素不言而喻，这里不一一叙述。为提高抓斗的使用寿命，要针对抓斗各磨损部位的不同情况，选用不同的耐磨材料，并辅之不同的加工工艺，从而大大提高抓斗的使用寿命。
由于抓斗使用频繁，加之卸船机司机的操作水平有限，抓斗的故障率是很高的，因此在日常点检过程中要加强这些部位的检查，同时也要做好这些部位的保养工作，尽量短长抓斗的使用寿命，提高生产率。为更好地管理抓斗、保障生产、确保安全，根据涉及抓斗使用、维护、修理的人员组成情况，工作范围和工作程序，特制订以下条款：
a. 值班长每天应及时安排抓斗加油；每周一、周四安排抓斗上承梁部分加油；如有特殊情况最多允许顺延一天，并把情况记录在值班日志上，第二天当班值班长另行安排加油。
b. 司机加油应达到标准，保证润滑充分；如加油加不进应及时记录，并汇报给点检人员或主管技术员。要求在运行日志上做好每次加油情况记录。
c. 司机加油时应主动接受抓斗加油督察员的意见。
d. 司机操作时，应避免抓斗擦碰船舱等事故的发生，杜绝因操作方法错误而导致的类似事件发生。
e. 司机应在作业过程中实时观察抓斗的使用情况，若发现链条、快速接头等有磨损现象，应及时加油；若发现抓斗其它故障或疑似故障应停机检查并及时汇报，同时在运行日志上做好记录。
f. 点检人员应做到对抓斗点检工作的及时性、准确性、有效性，以加强抓斗更换、修理的计划性。
g. 点检检查出来的抓斗故障或疑似故障应及时向抓斗主管汇报，并记录在点检修理表上。
h. 点检人员应在机上抓斗换下后，把抓斗中存在的所有问题在抓斗管理台帐记录并签名，及时交给抓斗主管。
i. 技术员节假日对于机上抓斗的状况除了向值班人员交待外，还应把应注意事项记录在值班记录上。值班人员对于在值班期间发生的故障应把具体情况、处理经过记录在值班记录上。
j. 抓修组针对每次抓斗大修，必须做好统计工作（包括修理项目、修理耗时、修理中遇到的难处、修理材料汇总等），专设统计人员，并记录在抓斗管理台帐中。
k. 抓斗管理台帐与抓斗同行，并在使用，修理过程中做到实时记录；抓斗修理完后抓斗主管验收并签字。
l. 抓斗主管应做好备用抓斗的状况统计，及时更新抓斗重要零部件的更换情况；如修理需要机上处理时，应事先告知主管技术员。
m. 抓斗修理人员在码头修理时应始终与抓斗主管保持联系状态，并有涉及到与码头设备协调时应事先通知抓斗主管。
n. 在抓斗修理时，如需要更换零部件，应遵从互换性原则；如在更换过程中有涉及到抓斗其他零部件的装配（包括码头钳工班的修理），应尽量避免破坏其原来的装配方式。
o. 在修理过程中，修理负责人应督促修理人员注意安全，修理人员应服从修理负责人的指挥。重点抓好修理质量，杜绝返工。涉及码头上修理的，应及时开单、消单。
